| উৎপত্তি স্থল: | ডংগুয়ান চীন |
|---|---|
| পরিচিতিমুলক নাম: | LionRock |
| মডেল নম্বার: | TEP 400H1/48 |
| ন্যূনতম চাহিদার পরিমাণ: | আলোচনা |
| মূল্য: | negotiate |
| প্যাকেজিং বিবরণ: | রপ্তানি মোরক |
| ডেলিভারি সময়: | আলোচনা |
| পরিশোধের শর্ত: | টিটি |
| মাত্রা: | 483 মিমি x 400 মিমি x 356 মিমি | ওজন: | 40 কেজি |
|---|---|---|---|
| ইনস্টলেশন মোড: | একটি 19-ইঞ্চি তাক মধ্যে | এসি ইনপুট: | <i>200-277/346-480Vac, three-phase, 50/60Hz, Max.</i> <b>200-277/346-480Vac, তিন-ফেজ, 50/60Hz, সর্বো |
| DC1 ইনপুট: | -40Vdc থেকে -60Vdc, সর্বোচ্চ। 200A | সোলার ইনপুট: | 100Vdc থেকে -430Vdc, সর্বোচ্চ। 15Ax2 |
| বিশেষভাবে তুলে ধরা: | 40kg এমবেডেড সুইচ মোড পাওয়ার সাপ্লাই,60Hz এমবেডেড সুইচ মোড পাওয়ার সাপ্লাই,35A এমবেডেড Smps |
||
এনার্জি সেভিং এমবেডেড সুইচ মোড পাওয়ার সাপ্লাই
ভূমিকা

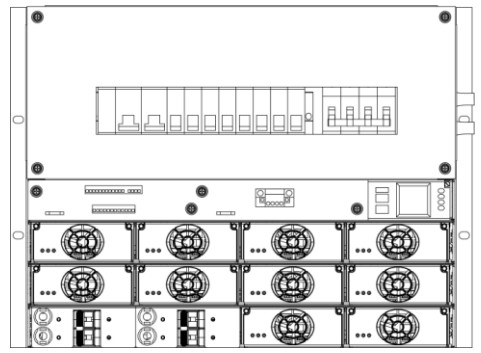

TEP400H1/48 হল একটি DC বিতরণ ইউনিট যা সৌর/ডিজেল/গ্রিড হাইব্রিড পরিস্থিতিতে ব্যবহার করা হয়।এতে 8 টুকরো এইচএফএসএম মডিউল, 4 টুকরো সোলার মডিউল, ডিসি পাওয়ার ডিস্ট্রিবিউশন বোর্ড কন্ট্রোলার SC501 ইত্যাদি রয়েছে। ফাংশনটি সোলার, ডিজেল এবং গ্রিড থেকে একাধিক পাওয়ার ইনপুট সংগ্রহ করছে এবং এটিকে লোডের জন্য ডিসি আউটপুট হিসাবে রূপান্তরিত করে।
বৈশিষ্ট্য
- PFC কৌশলটি সিস্টেমের উচ্চ দক্ষতা, শক্তি-সঞ্চয় এবং 0.99 পর্যন্ত পাওয়ার ফ্যাক্টর বৈশিষ্ট্যযুক্ত
- HFSM, MPPT এর মডিউলগুলির জন্য হট-সোয়াপ সমর্থন করে
- শুধুমাত্র ব্যাটারি কাজ করার সময় ব্যাটারির সুইচ টিপে জোর করে পাওয়ার অন করা যেতে পারে
- BLVD এবং LLVD সংকেত সনাক্ত করে এবং ব্যাটারি এবং লোড লুপ সংযোগ বিচ্ছিন্নতার সংকেত সনাক্ত করে
- ডিসি পাওয়ার, পর্যবেক্ষণ এবং যোগাযোগ পোর্টের জন্য নির্ভরযোগ্য সুরক্ষা প্রদান করতে ইন্টিগ্রেটেড এসপিডি
- ব্যাটারি, লোড এবং অন্যান্য শক্তি ইনপুটগুলির বর্তমান সংকেত সনাক্ত করে
- ব্যাটারি পর্যবেক্ষণ এবং ব্যবস্থাপনা ব্যাকআপ ব্যাটারিগুলিকে ভালভাবে রক্ষণাবেক্ষণ করতে সক্ষম করে৷
- ব্যবস্থাপনার অগ্রাধিকার: গ্রিড > ব্যাটারি > ডিজি
অ্যাপ্লিকেশন
- ফাইবার অপটিক নেটওয়ার্ক
- অ্যাক্সেস নেটওয়ার্ক
- ট্রান্সমিশন সরঞ্জাম
- মোবাইল যোগাযোগ
- স্যাটেলাইট যোগাযোগ গ্রাউন্ড স্টেশন
দৃশ্যকল্প
- ডিজেল/গ্রিড হাইব্রিড সিস্টেম
সাধারণ স্পেসিফিকেশন
| পদ্ধতি | মাত্রা (W x D x H) | 483 মিমি x 400 মিমি x 356 মিমি |
| ওজন | 40 কেজি | |
| ইনস্টলেশন মোড | একটি 19-ইঞ্চি তাক মধ্যে | |
| ক্যাবলিং মোড | উপরে, ডান এবং বাম থেকে | |
| রক্ষণাবেক্ষণ মোড | সামনে থেকে | |
| ইনপুট | এসি ইনপুট | 200-277/346-480Vac, তিন-ফেজ, 50/60Hz, সর্বোচ্চ।35A |
| DC1 ইনপুট | -40Vdc থেকে -60Vdc, সর্বোচ্চ।200A | |
| সোলার ইনপুট | 100Vdc থেকে -430Vdc, সর্বোচ্চ।15Ax2 | |
| আউটপুট | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | -42Vdc থেকে -58Vdc (সাধারণ: -48Vdc) |
| ক্ষমতা | রেকটিফায়ার ম্যাক্স।600A | |
| সোলার ম্যাক্স।100A (ঐচ্ছিক: 200A) | ||
| আউটপুট বিতরণ | ব্যাটারি শাখা | 2x200A ব্রেকার |
| এলএলভিডি শাখা | 2x80A MCB, 2x63A MCB | |
| BLVD শাখা | 1x63A MCB, 4x32A MCB, 1x16A MCB | |
| সার্জ সুরক্ষা | এসি ইনপুট | N/A |
| ডিসি আউটপুট | 20kA (8/20 µs) | |
| পরিবেশ | অপারেটিং তাপমাত্রা | -40ºC থেকে +65ºC (+45ºC থেকে +65ºC এ লোড 80% কম হওয়া প্রয়োজন, সিস্টেম ক্ষতি ছাড়াই -40ºC থেকে -33ºC এ শুরু হতে পারে) |
| সংগ্রহস্থল তাপমাত্রা | -40ºC থেকে +70ºC | |
| অপারেটিং আপেক্ষিক আর্দ্রতা | 5% থেকে 95% (কোন ঘনীভবন নয়) | |
| উচ্চতা | 0 থেকে 2000 মি (2000 থেকে 4000 মিটার পর্যন্ত 1ºC প্রতি 200 মিটার তাপমাত্রা) |
মন্তব্য: MPPT: সর্বোচ্চ পাওয়ার পয়েন্ট ট্র্যাকিং;HFSM: উচ্চ ফ্রিকোয়েন্সি সুইচ মডিউল
